Widget Component로 월드에 UI 배치하기



🔎Widget Component란?

UMG(Unreal Motion Graphics)로 만든 위젯(텍스트, 이미지, 버튼 등)을 3D 월드에 렌더링 하게 해주는 컴포넌트이다.
UI는 일반적으로 평면적으로 그려지지만, Widget Component를 사용하면 게임 월드 내에서 특정 위치에 배치할 수 있는 3D 형태의 UI를 생성할 수 있다.
예를 들어 NPC의 머리 위에 "체력 바"나 아이템과의 상호작용 "F" 보이게 하는 등의 작업을 할 수 있다.

언리얼 엔진에서 Widget Component를 사용하면, 월드 내 특정 위치(Actor)에 붙여놓고, 카메라 각도에 따라 회전하거나 크기가 달라지는 연출을 할 수 있다.



✅ SetWidgetSpace 함수란?

WidgetComponent가 UI를 월드 공간 혹은 스크린 공간 중 어느 곳에 렌더링 할지를 결정하는 함수이다.

WidgetComponent->SetWidgetSpace(EWidgetSpace::World);  // 월드 공간
WidgetComponent->SetWidgetSpace(EWidgetSpace::Screen); // 스크린 공간

Screen은 평면처럼 나오게 되고, World는 월드 상에 배치된 오브젝트처럼 기울어져 보인다

💻SetWidgetSpace: Screen

• UI가 화면 공간(Screen Spacce)에 렌더링 된다.
• 2D HUD UI처럼 화면 위에 고정되며, 카메라의 위치나 방향에 관계없이 항상 같은 위치에서 보이게 된다.
• 카메라가 어디를 보더라도 UI가 화면에 고정되어 있어 가독성이 좋고 크기나 왜곡 걱정 없이 일정한 크기로 표시
• 월드 내의 오브젝트와 자연스럽게 어우러지지 않으며, 물리적 상호작용이 어렵다.

🌍SetWidgetSpace: World

• 월드 좌표를 기반으로 위젯 배치
• UI가 3D 오브젝트처럼 월드 내에서 특정 위치와 회전 값을 가지며, 카메라의 이동에 따라 UI의 시각적 변화
• 충돌 처리도 가능하여 물리적 상호작용이 필요한 UI에서 사용될 수 있다.
• 월드 내 특정 위치에 고정된 UI 설계에 적합
• 카메라에서 멀어지거나 특정 각도에서 왜곡되어 가독성이 좋지 않을 수 있어, 추가적인 작업이 필요할 수 있다.



---

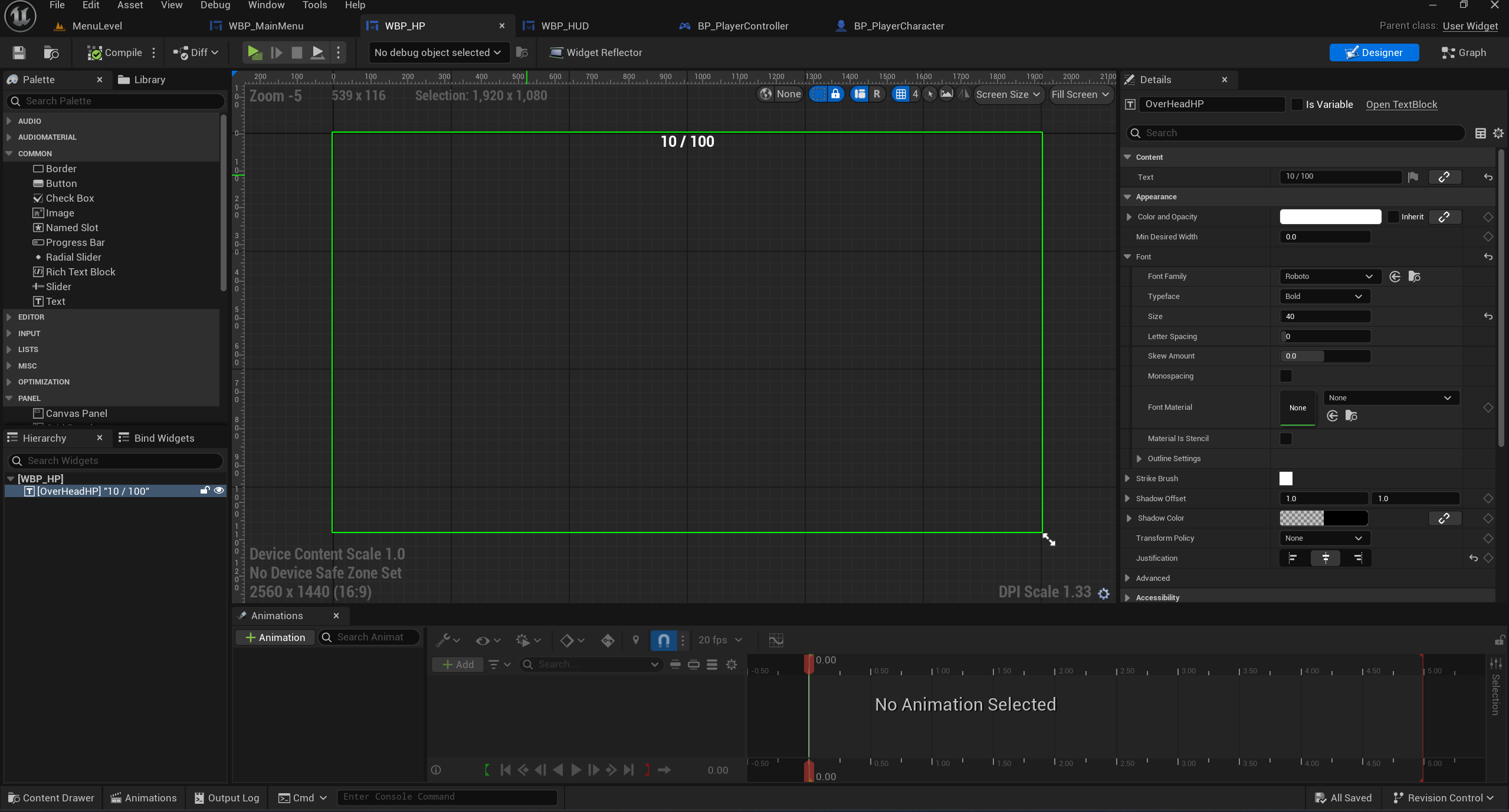

📌 캐릭터 메시에 부착할 WBP_HP 만들기

• TextBlock 생성
• 글자 크기 설정 및 가운데 정렬



📌 캐릭터 클래스에 Widget Component 부착

✅ PlayerCharacter.h

#pragma once

#include "CoreMinimal.h"
#include "GameFramework/Character.h"
#include "PlayerCharacter.generated.h"

class USpringArmComponent;
class UCameraComponent;
class USphereComponent;
class UWidgetComponent;

UCLASS()
class STRIKEZONE_API APlayerCharacter : public ACharacter
{
	GENERATED_BODY()

public:
	APlayerCharacter();

	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Components")
	TObjectPtr<USpringArmComponent> SpringArm;
	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "Components")
	TObjectPtr<UCameraComponent> ThirdPersonCamera;

    // WidgetComponent 추가
	UPROPERTY(EditAnywhere, BlueprintReadOnly, Category = "UI")
	TObjectPtr<UWidgetComponent> OverheadWidget;

	UFUNCTION(BlueprintPure, Category = "Health")
	float GetHealth() const { return Health; }
	UFUNCTION(BlueprintPure, Category = "Health")
	float GetMaxHealth() const { return MaxHealth; }
	UFUNCTION(BlueprintCallable, Category = "Health")
	void AddHealth(float Amount);


protected:
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Health")
	float MaxHealth;
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Health")
	float Health;

	void OnDeath();

    // 체력 UI 업데이트 함수
	void UpdateOverheadHP();

	virtual float TakeDamage(
		float DamageAmount,
		struct FDamageEvent const& DamageEvent,
		AController* EventInstigator,
		AActor* DamageCauser) override;
	virtual void BeginPlay() override;
};

• UWidgetComponent 선언
• UpdateOverheadHP(): 체력 업데이트해 UI에 반영



✅ PlayerCharacter.cpp

APlayerCharacter::APlayerCharacter()
{
	PrimaryActorTick.bCanEverTick = false;

	OverheadWidget = CreateDefaultSubobject<UWidgetComponent>(TEXT("OverheadWidget"));
	OverheadWidget->SetupAttachment(GetMesh());
	OverheadWidget->SetWidgetSpace(EWidgetSpace::Screen);
}


void APlayerCharacter::UpdateOverheadHP()
{
	if (!OverheadWidget) return;

	UUserWidget* OverheadWidgetInstance = OverheadWidget->GetUserWidgetObject();
	if (!OverheadWidgetInstance) return;

	if (UTextBlock* HPText = Cast<UTextBlock>(OverheadWidgetInstance->GetWidgetFromName("OverheadHP")))
	{
		HPText->SetText(FText::FromString(FString::Printf(TEXT("%.0f / %.0f"), Health, MaxHealth)));
	}
}

• UWidgetComponent::GetUserWidgetObject() 함수로 위젯 객체의 인스턴스를 반환 받는다.
• UUserWidget::GetWidgetFormName() 함수로 UTextBlock을 캐스팅
• SetText()로 현재 체력과 최대 체력 데이터를 반영한 텍스트로 설정
• UpdateOverheadHP() 함수를 게임이 시작될 때, 데미지를 입었을 때, 체력 회복할 때 등 체력이 변동되는 시점에 호출



🔎UWidgetComponent:::GetUserWidgetObject()

Widget Component가 월드에 실제로 렌더링하고 있는 Widget 객체의 Instance를 반환한다.
이 Instance는 UUserWidget 클래스를 기반으로 생성된 객체이며, UI의 실제 동작과 데이터를 포함하고 있다.





✅ BP_PlayerCharacter

• Widget Class를 앞서 만들었던 WBP_HP로 설정
• Space를 Wolrd로 변경하면 Viewport에서 TextBlock이 나타나고 위치를 알맞게 조절



---

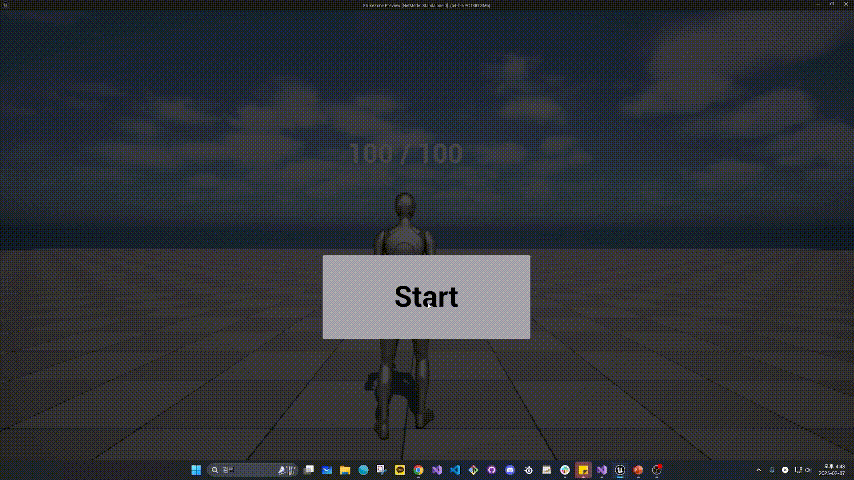

🔔 결과

왼쪽이 Screen Space, 오른쪽이 World Space
